1、結構
本除塵器由箱體、灰斗、階梯平臺、支架、脈沖清灰、排灰裝置六部分組成。

2、工作原理

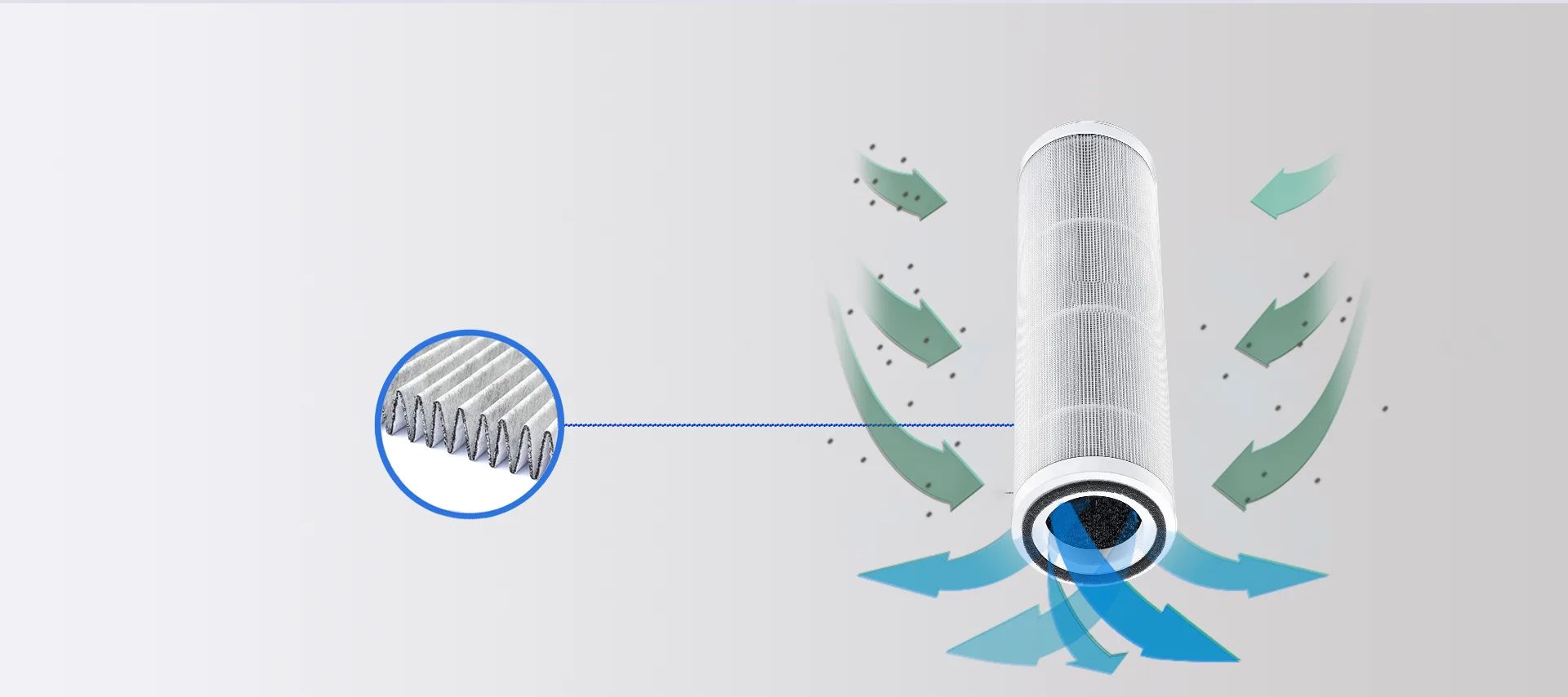

在系統主風機作用下，含塵氣體由除塵器下部進風口進入除塵器底部風箱，對含塵氣體進行預處理，再由底部進入上部箱體內的各除塵室，粉塵被吸附在濾筒外表面，過濾后的潔凈氣體經濾筒進入上部箱體內的凈氣室，被收集后排至出風口。

隨著過濾工況的持續，濾筒外表面積塵會越來越多，從而相應增加設備的運行阻力，為保證系統正常運行，除塵器阻力極限應保持在1400~1600Pa范圍內。為保證系統正常運行，除塵器阻力I-極限應保持在1400-1600Pa范圍內，當超過此極限時，應由PLC脈沖自動控制器通過定揚或定時指令自動清灰。

濾筒除塵器的清灰過程是先切斷某一房間的凈氣出口通道，使房間內氣流靜止，然后進行壓縮空氣脈沖噴吹清灰，經過若干秒的自然沉降后，再打開該房間的凈氣出口通道，這樣不但清灰徹底，而且避免了牛噴清灰產生的粉末的二次吸附，如此逐室清灰的循環過程。
